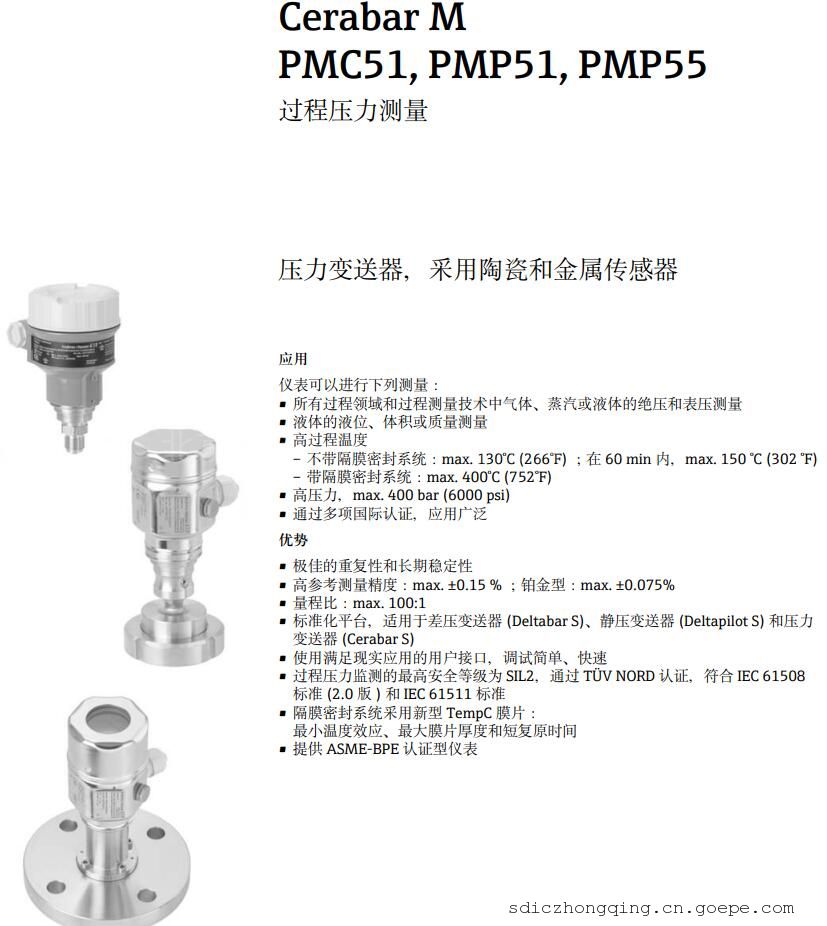

E+H PMC51数字式无油陶瓷压力变送器

Cerabar PMC51数字压力变送器采用无油电容式陶瓷测量元件，主要用于过程工业和卫生行业，可测量液体和气体的压力、液位、体积和质量。PMC51使用耐真空陶瓷膜片，确保测量系统高度安全。量程可调，快速设定功能使调试更简单，节省成本和时间。设计符合IEC61508和IEC 61511标准，满足SIL2功能安全要求。

优势

过载保护——高精度陶瓷传感器 (99.9% Al2O3)

适用于真空、腐蚀性和研磨性介质

优良的重复性和长期稳定性

通过 IEC 61508 和 IEC 61511认证，适用于SIL2功能安全系统过程压力监测。

简单安全的菜单引导式操作模式：可使用现场显示模块进行操作；或通过4-20 mA HART、PROFIBUS PA、 FOUNDATION Fieldbus通讯方式远程操作。

模块化设计，测量差压、静压和压力（Deltabar M - Deltapilot M - Cerabar M)。如，可更换的显示模块和主电子模块。

可选安装阀组：并做打压测试

应用领域

单腔室铝或不锈钢 (316L) 外壳

过程链接：螺纹，法兰或卫生型连接

温度范围：-40 至 +130°C (-40 至 +266°F), 150°C (302°F) 可用1小时

压力范围：+100mbar 至 +40bar (+1.5 至 +600psi)

精度误差：±0.15%, "铂金型" ±0.075%

国际防爆保护认证，SIL，卫生型认证，船级认证

规格参数：


• 测量原理

  绝压和表压

• 特点

  智能且可靠的压力变送器，带电容式传感器和陶瓷膜片（Ceraphire）

• 供电电压

  4...20mA HART
  11.5...45V DC（非防爆）：
  Ex ia：11.5...30V DC
  PROFIBUS PA：
  9...32 V DC（非防爆）
  FOUNDATION Fieldbus：
  9...32 V DC（非防爆）

• 参考测量精度

  标准型：0.15%；
  铂金型：0.075%

• 长期稳定性

  < 0.1% URL/年
  0.25% URL/ 5年
  0.4% URL/ 10年

• 过程温度

  -40...130 °C
  (-40...266 °F)
  150°C：1小时
  (302 °F：1小时)

• 环境温度

  -40...85 °C
  (-40...185 °F)

• 传感器

  100mbar...40bar
  (1.5psi...600psi)
  表压/绝压

• *小可标定量程

  10 mbar (1.45 psi)

• 抗真空压力

  0 mbar abs.

• *大量程比

  20:1

• *大过压限定值

  60bar (900psi)

• 过程连接

  螺纹：
  G1/2...G2、R1/2、MNPT1/2...
  法兰：
  DN25...DN80、
  ASME 1"...4"、
  JIS 10K

• 卫生型过程连接

  Tri-Clamp卡箍
  DIN11851
  DIN11864-1
  NEUMO
  Varivent N
  SMS
  DRD

• 过程膜片的材质

  陶瓷

• 垫圈材质

  Viton、EPDM、NBR、Kalrez

• 填充液

  无，干式传感器

• 外壳材质

  铸铝、
  AISI 316L

• 通信

  4...20 mA
  4...20 mA HART
  PROFIBUS PA
  FOUNDATION Fieldbus

• 证书和认证

  ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI

• 安全认证

  SIL

• 设计认证

  EN10204-3.1
  NACE MR0175

• 卫生型认证

  CoC ASME-BPE
  3A、EHEDG

• 船级认证

  GL/ ABS/ LR/ BV/ DNV

• 饮用水认证

  NSF

• 替代产品

  PMC51B
