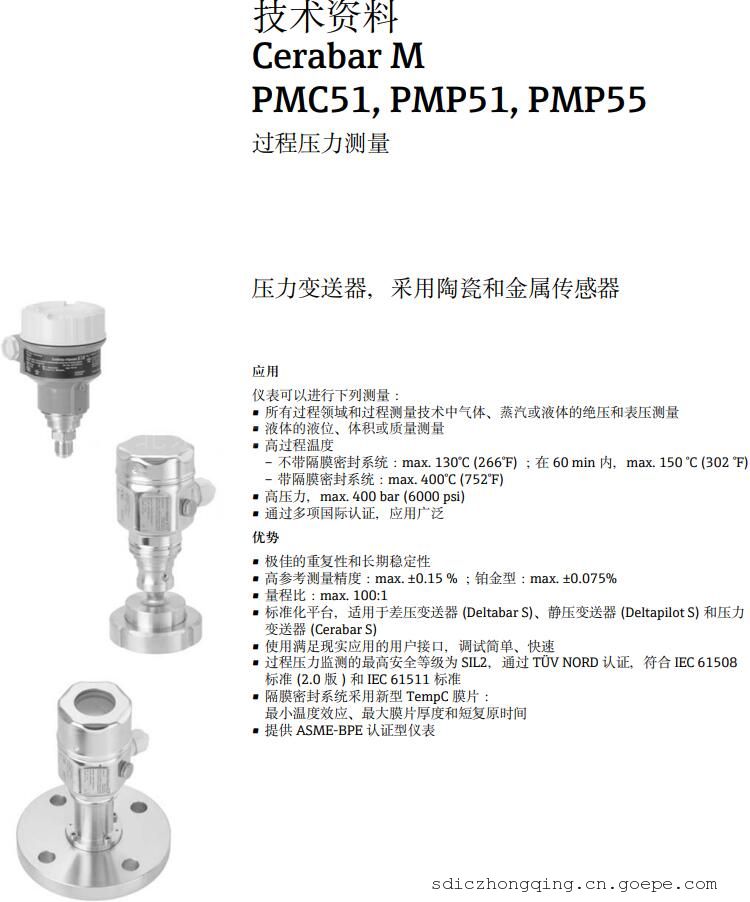

E+H PMP55全焊接式膜片密封压力变送器

Cerabar PMP55数字式压力变送器采用金属膜片密封，主要用于过程工业和卫生行业，测量液体的压力、液位、体积和质量。PMP55专为高压和极端高温测量场合设计，*高工作温度可达400 °C(-94 ~ 750°F)。量程可调，快速设定功能节省成本和时间。符合IEC61508和IEC 61511标准，满足SIL2功能安全要求。

优势

大量、多种隔膜密封材料和过程连接

优良的重复性和长期稳定性

通过TÜV NORD认证的IEC 61508 2.0版本和 IEC 61511标准，适用于SIL2功能安全系统过程压力监测

简单安全的菜单引导式操作模式：可使用现场显示模块进行操作；或通过4 to 20 mA HART、PROFIBUS PA、 FOUNDATION Fieldbus通讯方式远程操作。

模块化设计，测量差压、静压和压力（Deltabar M - Deltapilot M - Cerabar M).如，可更换的显示模块和主电子模块。

无缝、独立的系统集成(HART/PA/FF)

全新TempC膜片，*小化温度的影响，恢复时间短

应用领域

单腔室铝或不锈钢 (316L) 外壳

过程链接：螺纹，法兰或卫生型连接

温度范围： -70 至 +400°C (-94 至 +752°F)

压力范围：+400mbar 至 +400bar (+15 至 +6,000psi)

精度误差：±0.15%，"铂金版" ±0.075%

国际防爆保护认证，SIL，卫生型认证，船级认证

规格参数：


• 测量原理

  绝压和表压

• 特点

  智能且可靠的压力变送器，带压阻式传感器、金属焊接式过程膜片和隔膜密封系统。

• 供电电压

  4...20 mA HART
  11.5...45 VDC（非防爆）：
  Ex ia：11.5...30 VDC
  PROFIBUS PA：
  9...32 VDC（非防爆）
  FOUNDATION Fieldbus：
  9...32 VDC（非防爆）

• 参考测量精度

  标准型：0.15%；
  铂金型：0.075%

• 长期稳定性

  < 0.1% URL/年
  0.2% URL/ 5年
  0.25% URL/ 10年

• 过程温度

  -70…400 °C
  (-94…752 °F)

• 环境温度

  -40...85 °C
  (-40...185 °F)

• 传感器

  400 mbar...400 bar
  (15...6000 psi)
  表压/绝压

• *小可标定量程

  20 mbar (2.9 psi) rel./ abs.

• 抗真空压力

  50 mbar (7.25psi) abs.

• *大量程比

  20:1

• *大过压限定值

  600bar (9000psi)

• 过程连接

  螺纹：
  G1/2...G2、MNPT1/2...MNPT2
  法兰：
  DN25...DN100、
  ASME 1"...4"、
  JIS 10k
  隔膜密封系统

• 卫生型过程连接

  Tri-Clamp卡箍
  DIN11851
  DIN11864-1
  NEUMO
  Varivent
  SMS
  DRD
  通用接头

• 过程膜片的材质

  316L、AlloyC合金、
  钽、PTFE、
  铑>金

• 垫圈材质

  无，焊接膜片

• 填充液

  硅油、
  惰性油、
  植物油、
  高温油、
  低温油、

• 外壳材质

  铸铝、
  AISI 316L

• 通信

  4...20 mA
  4...20 mA HART
  PROFIBUS PA
  FOUNDATION Fieldbus

• 证书和认证

  ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI

• 安全认证

  SIL

• 设计认证

  EN10204-3.1
  NACE MR0103

• 卫生型认证

  CoC ASME-BPE
  3A、EHEDG

• 船级认证

  GL/ ABS/ LR/ BV/ DNV

• 特点

  TempC膜片

• 替代产品

  PMP51B
