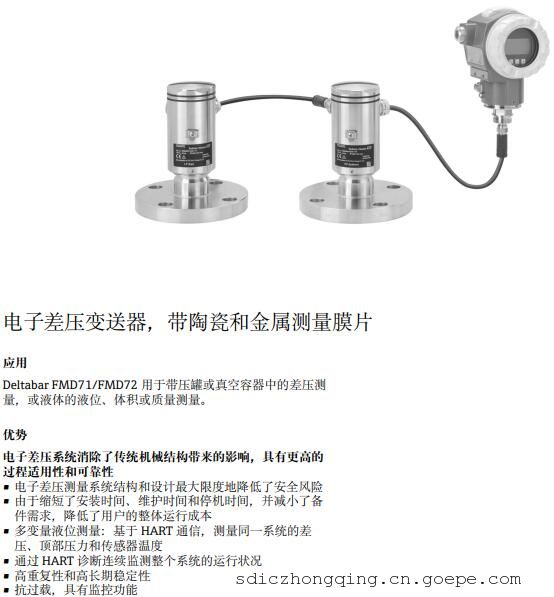

E+H FMD71/72电子差压变送器

电子差压变送器Deltabar FMD71是差压系统，由两个传感器和一台变送器组成，用于带压罐或蒸馏塔/蒸发器中液体的液位、体积或质量测量。一个传感器用于静压测量(高压)，另一个传感器用于顶部压力测量(低压)。基于上述两个数字量压力值，变送器计算得出液位值(电子差压)。电子差压测量系统消除了传统差压测量中出现的问题。

优势

干式测量单元Ceraphire完全抗真空、耐腐蚀和耐磨损

消除了传统机械问题，具有更高的过程适用性和可靠性

采用新型电子差压系统结构和设计，*大限度地降低了安全风险

由于缩短了安装时间、维护时间、停机时间，并减少了备件需求，*大限度地降低了使用成本

多变量液位测量：基于HART通信，测量同一系统的差压、顶部压力和传感器温度

通过HART诊断不间断标识整个系统的健康状况

高重复性和长期稳定性

应用领域

用于带压罐或蒸馏塔/蒸发器中液体的液位、体积或质量测量。

过程连接：螺纹、法兰、齐平安装的卫生型连接

温度：–25...+150°C (–13...+302°F)，可选350°C (662°F)

测量范围：100mbar...40bar (1.5...600psi)

测量精度：单个传感器的*高精度为±0.05%，系统的*高精度为±0.07%

取得国际防爆认证和卫生型认证

规格参数：


• 测量原理

  差压

• 特点

  电子差压变送器，带陶瓷传感器（Ceraphire），用于液位、体积流量或质量流量测量。

• 供电电压

  4...20 mA HART：
  12...45V DC（非防爆）
  Ex ia：12...30V DC

• 参考测量精度

  每个传感器的0.075%，
  “铂金型”为每个传感器的0.05%

• 长期稳定性

  每个传感器的0.05 % URL /年

• 过程温度

  –25...+150°C
  (–13...+302°F)

• 环境温度

  –40...+80 °C
  (–40...+176 °F)

• 传感器

  100 mbar...40 bar
  (1.5 psi...600 psi)

• 抗真空压力

  0 mbar abs.

• *大量程比

  100 : 1

• *大过压限定值

  60 bar (900 psi)

• 过程连接

  螺纹
  法兰（DIN、ASME、JIS）

• 卫生型过程连接

  DIN11851
  DIN11864-1
  Tri-Clamp
  DRD
  Varivent

• 过程膜片的材质

  陶瓷
  316L、AlloyC合金

• 垫圈材质

  Viton、Kalrez、EPDM、NBR、硅

• 填充液

  硅油

• 外壳材质

  粉末压铸铝
  不锈钢

• 通信

  4...20 mA HART

• 证书和认证

  ATEX、FM、CSA、IECEx、NEPSI、INMETRO

• 设计认证

  NACE MR0175、
  EN10204-3.1、

• 卫生型认证

  EHEDG、
  3A
